Case Study - co do tej pory zamontowaliśmy?
Warszawa Bielany - Klimatyzacja w mieszkaniu w bloku
Split
Mieszkanie w bloku. Montaż 3,5 kW split. Dodatkowym urozmaiceniem było ograniczenie związane z nadbudową z karton gipsu. Bardzo mili Gospodarze, więcej czasu przegadaliśmy niż poszło na pracę. Klimatyzacja zainstalowana – pracuje zgodnie z oczekiwaniem.
Wiskitki - Instalacja w domu jednorodzinnym
Multisplit + Split
To dom bliskich mi osób, czy w pracy to coś znaczy? Właściwie nie , ale to zawsze bliskie mi osoby.

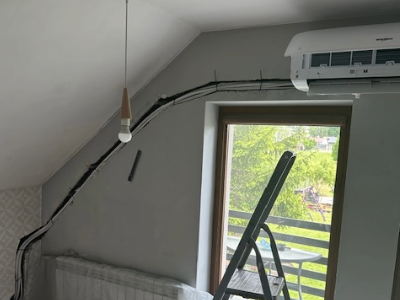

Potrzeba schłodzenia dwóch zgrabnych poddaszowych pokoi oraz w drugiej części domu podobne działanie tylko na większej przestrzeni.
Pierwotnie rozważaliśmy poprowadzenie instalacji w kanałach montażowych (takie plastikowe korytka), jednak koncepcja się zmieniła i wzięliśmy się za kucie ścian.
Kucie ścian : korzystamy z szlifierki kątowej (dziś użyli byśmy bruzdownicy), wytaczamy brzegi bruzdy, eksplozja pyłu, przerwa , wietrzenie, bruzdowanie , przerwa wietrzenie, kucie, wywożenie gruzu, kucie o! kabelek się przeciął… połączymy.
Później już czystsza praca, układanie ciągów freonowych , dociskanie ich aby licowały ze ścianą, podłączenie jednostek, hmm .. coś się nie mieści, trzeba podkuć, to może kawka…
I tak przy zaangażowaniu Gospodarza domu, po kilku dniach pracy klimatyzacja była gotowa do użytku!
Po jednej stronie domu Multisplit 2+1 , po drugiej Split.
Chciałbym przy tej okazji podziękować Tomkowi, Magdzie, ich córce „małej spryciarze” Mamie i Tacie za tak życzliwe przyjęcie, dbałość o uzupełnianie kalorii i litry kawy.
Lublin - Instalacja klimatyzacji w mieszkaniu 110m2
Multisplit

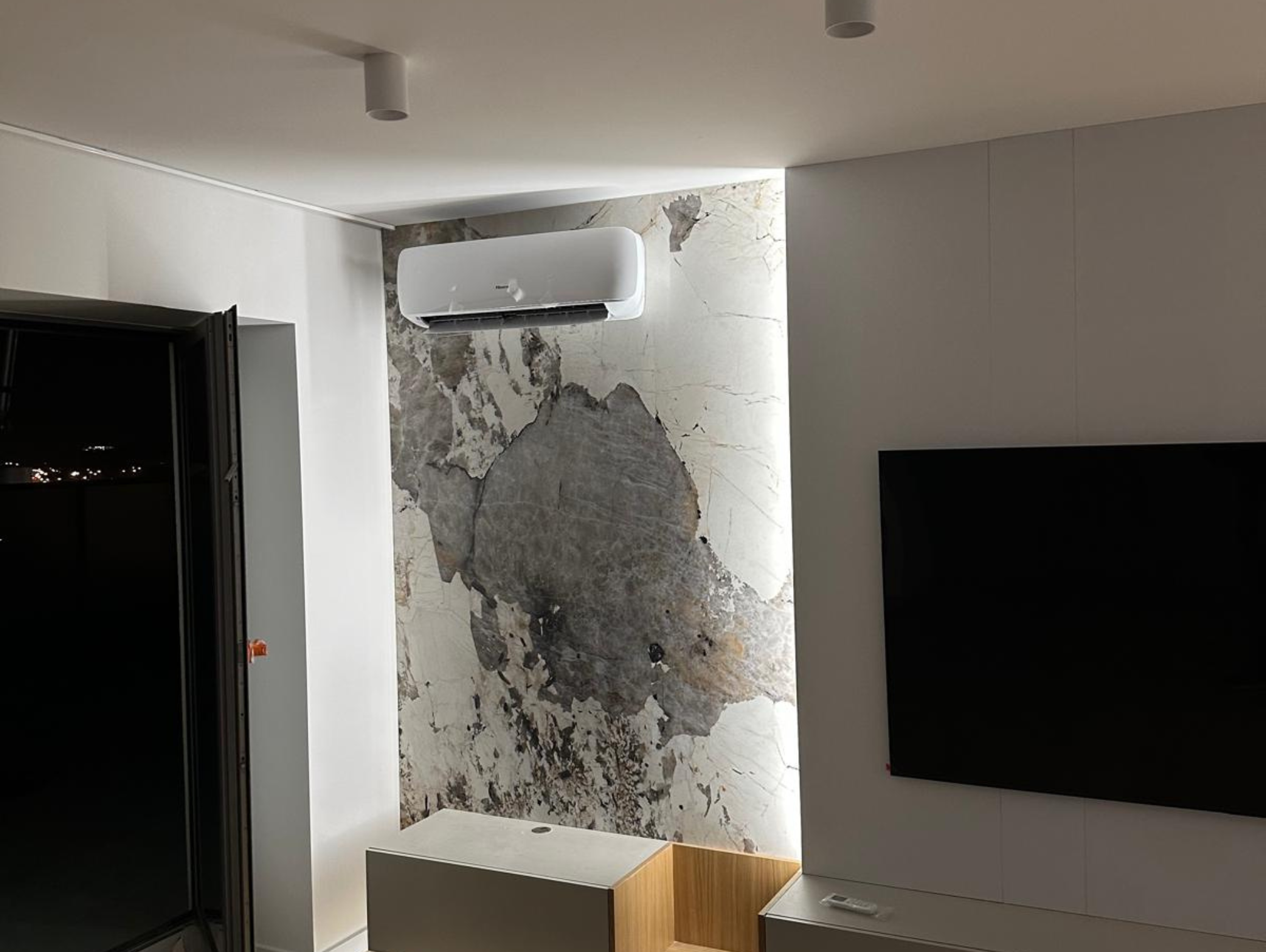

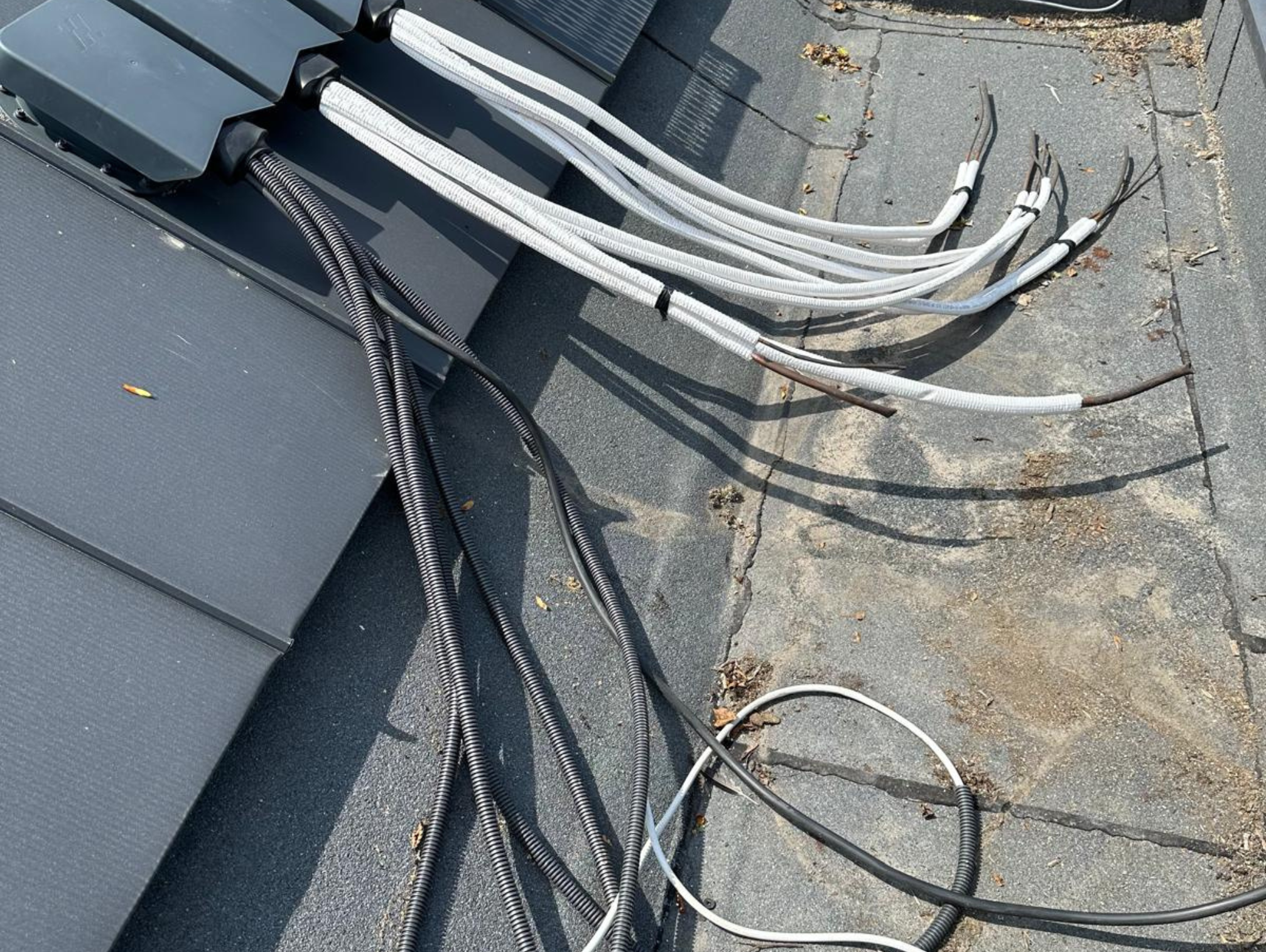

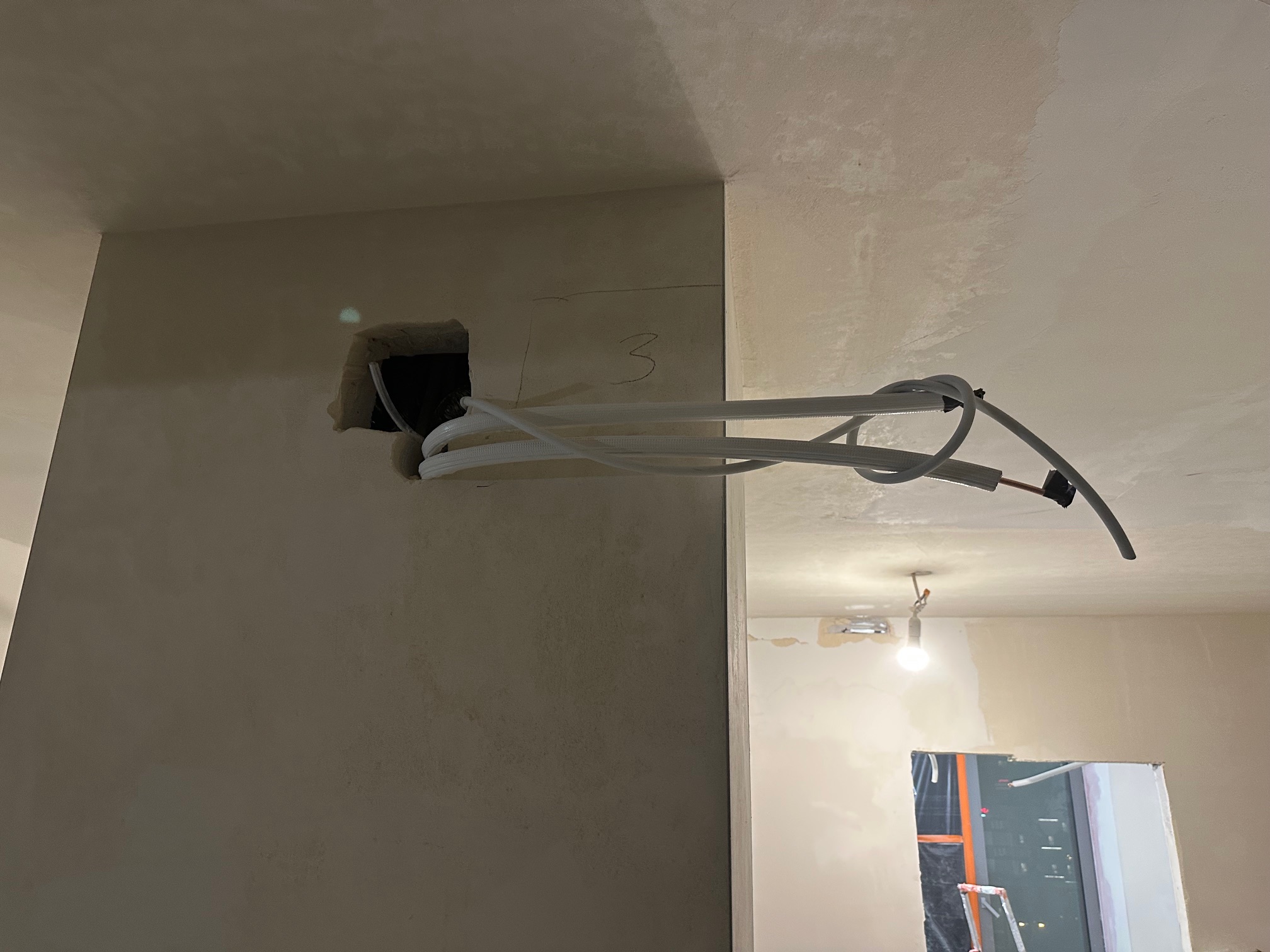

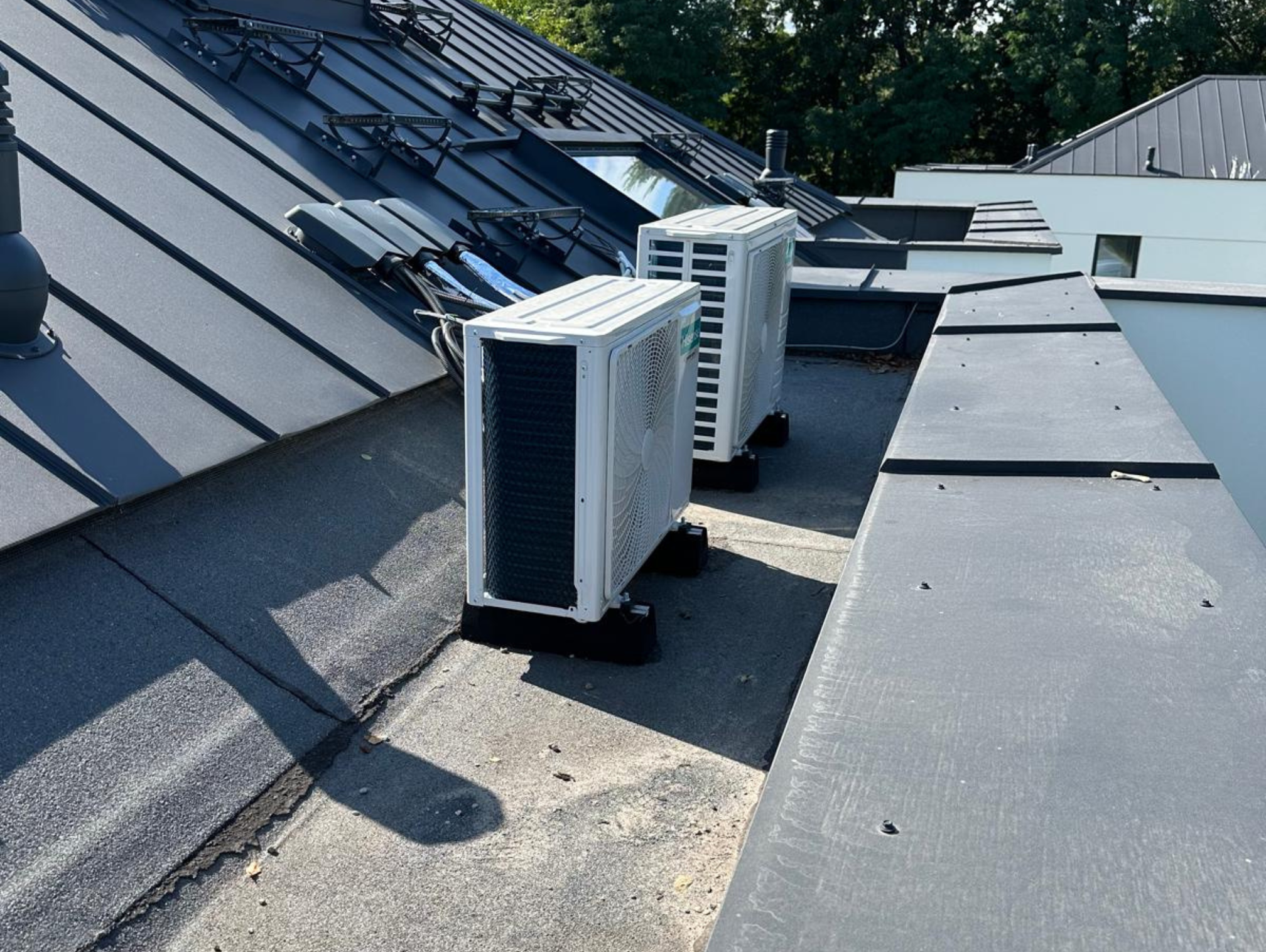

Duże mieszkanie, ponad 110 m2, ostatnie piętro – widok przepiękny z dachu. Deweloper poprowadził instalację freonową oraz przyłącze elektryczne – nawet w łazience (sic!) . W mieszkaniu będą 4 jednostki wewnętrzne oraz 2 jednostki zewnętrzne Multi split umieszczone na dachu. Instalacja wymagała zmian, w jednym przypadku przedłużaliśmy instalacje, w innych należało zmienić pierwotne ułożenie, dodatkowo koncepcje właściciela oraz architekta podlegają różnym zmianom (😊). Przewody freonowe wyprowadzone na dachu, niektóre są załamane, co wymusza dodatkową pracę.
Praca w mieszkaniu, które jest w stanie surowym jest prostsza z powodu dużej dowolności w układaniu instalacji, braku finalnych tynków, możliwości kucia bez dodatkowych ograniczeń.
Okolice Warszawy - Instalacja w domu jednorodzinnym
Mały zgrabny domek w podwarszawskiej miejscowości. Oczekiwania Klienta ,to schłodzenie trzech pokoi znajdujących się na pierwszym piętrze oraz ułożenie instalacji tak aby była prawie nie widoczna.Cała instalacja została poprowadzona na poddaszu nieużytkowym, dodatkowo zostały zainstalowane pompki skroplin(grawitacja nam nie pomogła w tym przypadku).
Na jednym ze zdjęć widać ułożone ciągi freonowe na podwórzu posesji, należało je wszystkie razem przeprowadzić pierw przez otwór na wysokości 4 m ,a pózniej rozdzielić po podłodze poddasza w kierunku pomieszczeń.
Sporym wyzwaniem były warunki pracy , poddasze nie było wysokie i temperatura tam panująca przekraczała 45stopni, dodatkowo należało wywiercić otwór w grodzi w celu bardziej estetycznego ułożenia instalacji.
Kurz, pył i 45 stopni … ale Klient zadowolony!😄.
Warszawa - Instalacja w domu jednorodzinnym
Multisplit
Warszawa, osiedle domów jednorodzinnych. Oczekiwania Klienta – chłodzimy duży salon oraz sypialnię na piętrzę. Zewnętrzną jednostkę umieszczamy tak aby nie było jej widać ze środka domu.
W salonie domu jedyne miejsce do umiejscowienia jednostki wewnętrznej jest nadproże okienne, a to skutkuje robieniem otworu w betonie zbrojonym.
Po 6h ciągłego hałasu wiertnicy , odkurzacza , wiercenia, wymiany koronek w otworze nie było jeszcze widać swiatła. Udało się to następnego dnia. Bardzo duże wyrazy uznania dla pani domu, która podczas wiercenia otworu … spała😄.
Kolejne czynności poszły już szybko. Testy, elektryka, wykończenia estetyczne i zrobione – można włączyć klimę! .
Warszawa - Ursynów mieszkanie - gabinety poradni .
Multisplit
Multi Split – dwie jednostki wewnętrzne umieszczone na wspólnej ścianie (po jej różnych stronach). Przy takim umiejscowieniu jednostek wewnętrznych można osiągnąć w jednym pomieszczeniu bardzo estetyczny efekt (bez kucia ścian). W pokoju mniejszym jednostka 2,5 kW , w drugim 3,5 kW. Skropliny odprowadzone grawitacyjnie.
Duży Dom Opieki Społecznej pod Warszawą .

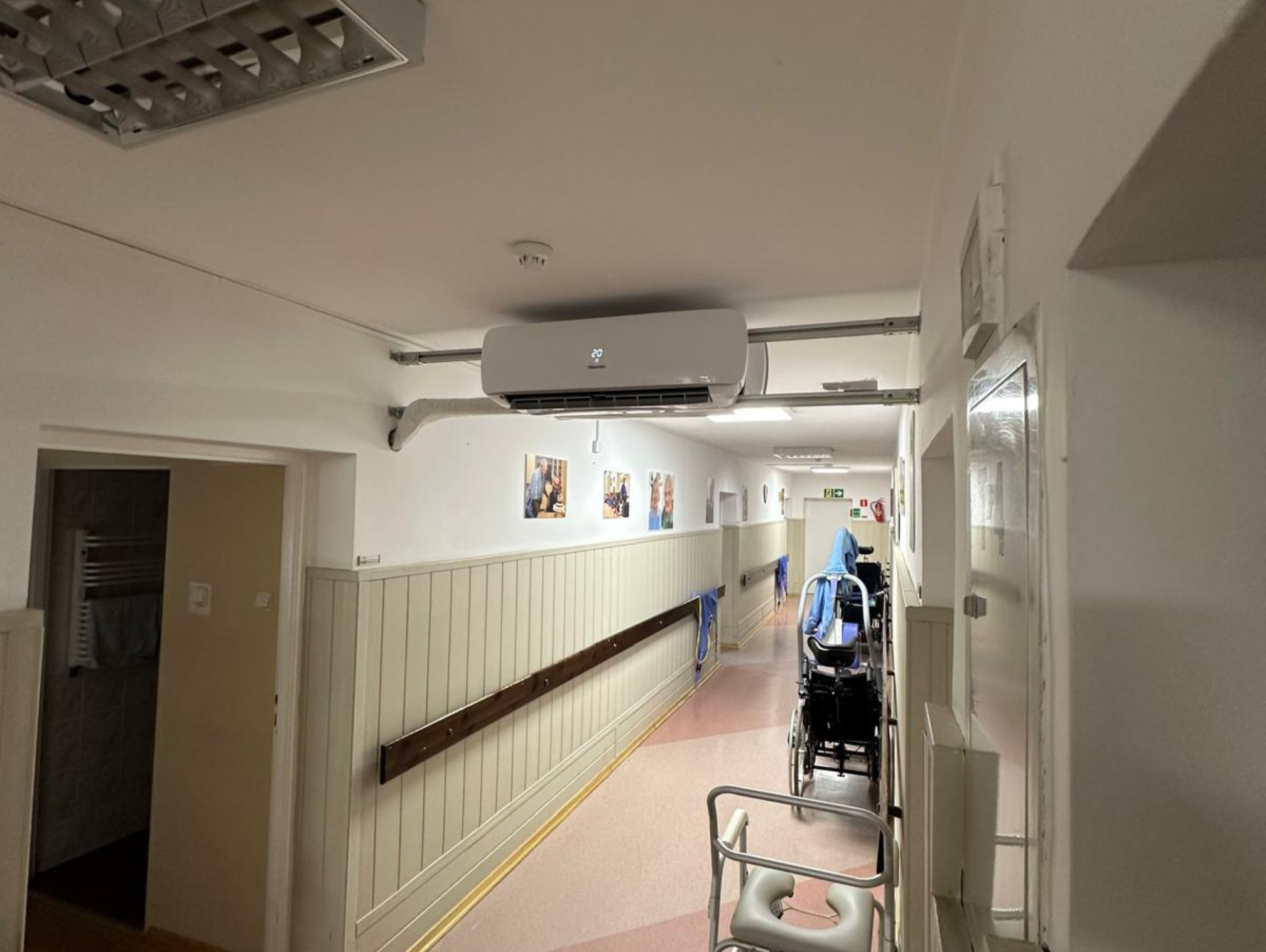

Niestandardowe rozwiązanie: montaż jednostek wewnętrznych w korytarzu oraz dodatkowo montaż pojedynczych jednostek

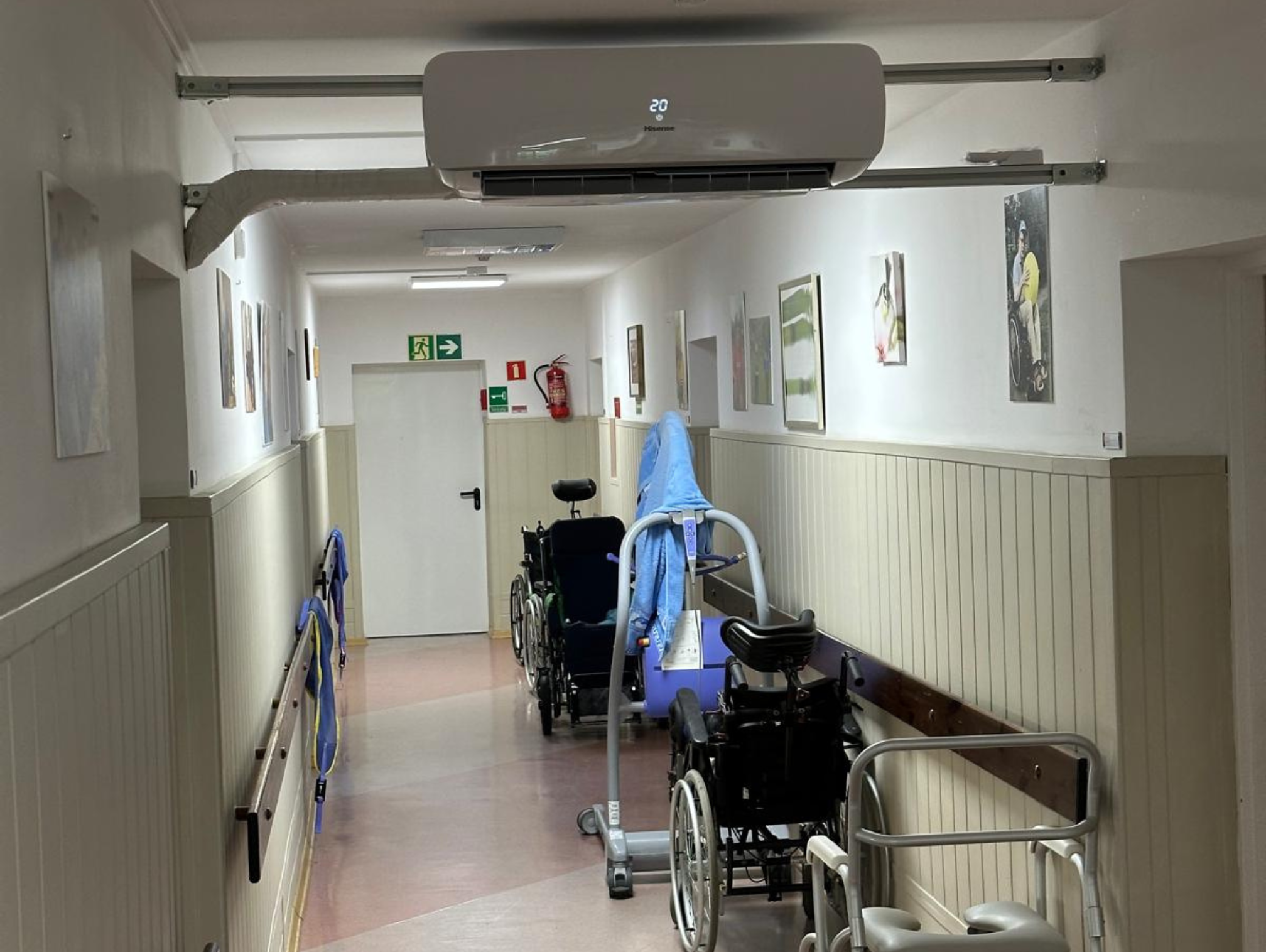

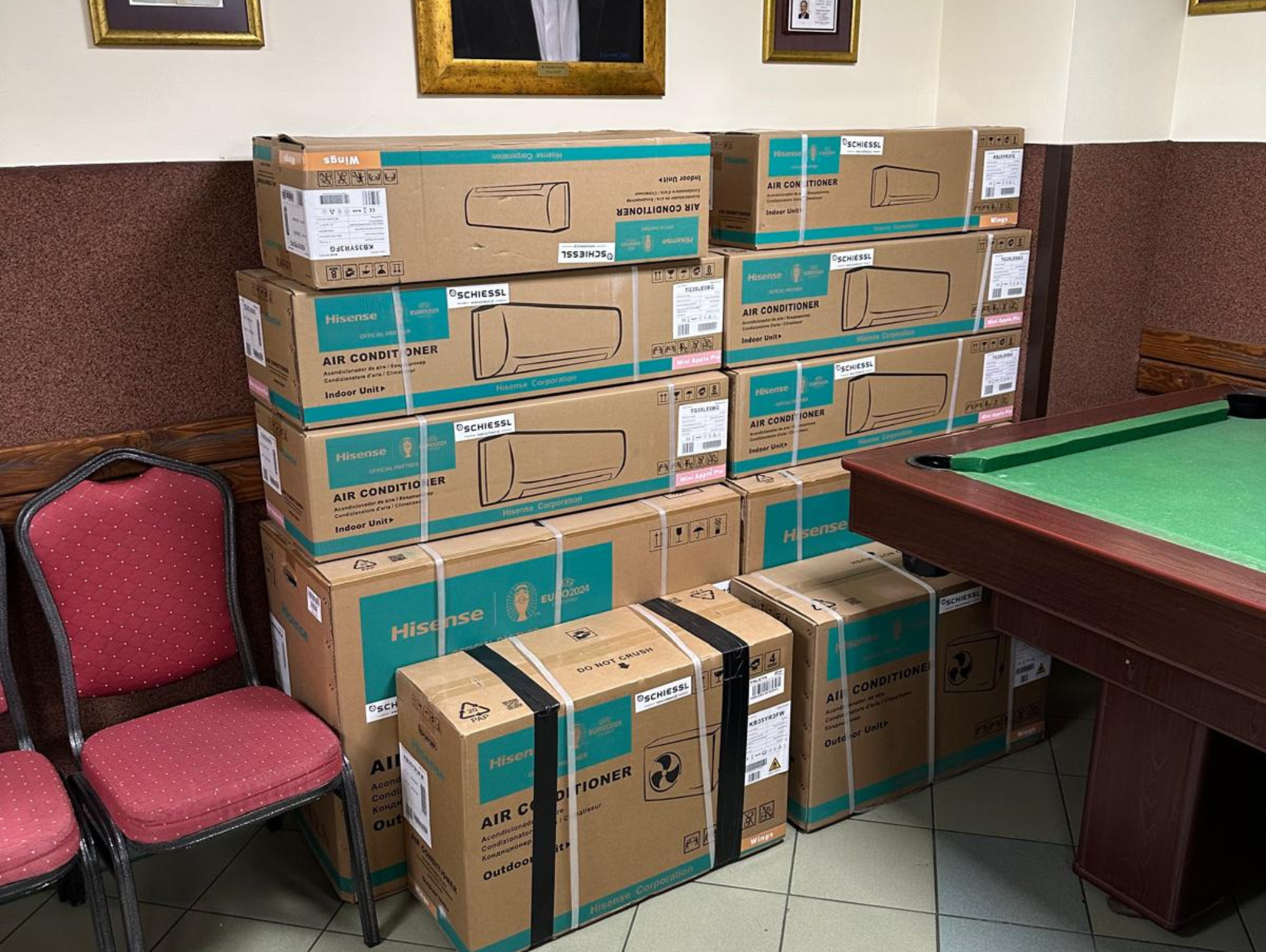

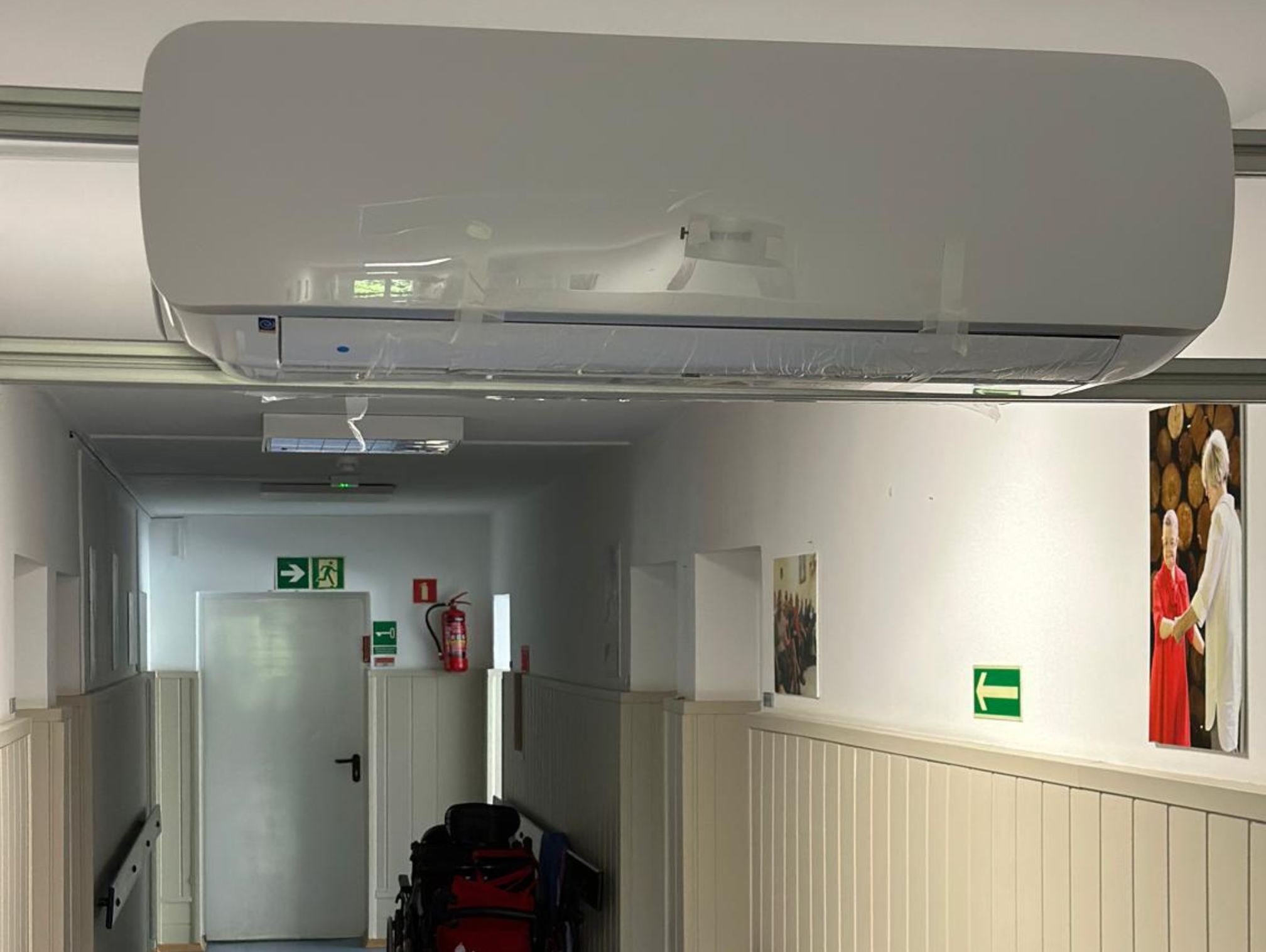

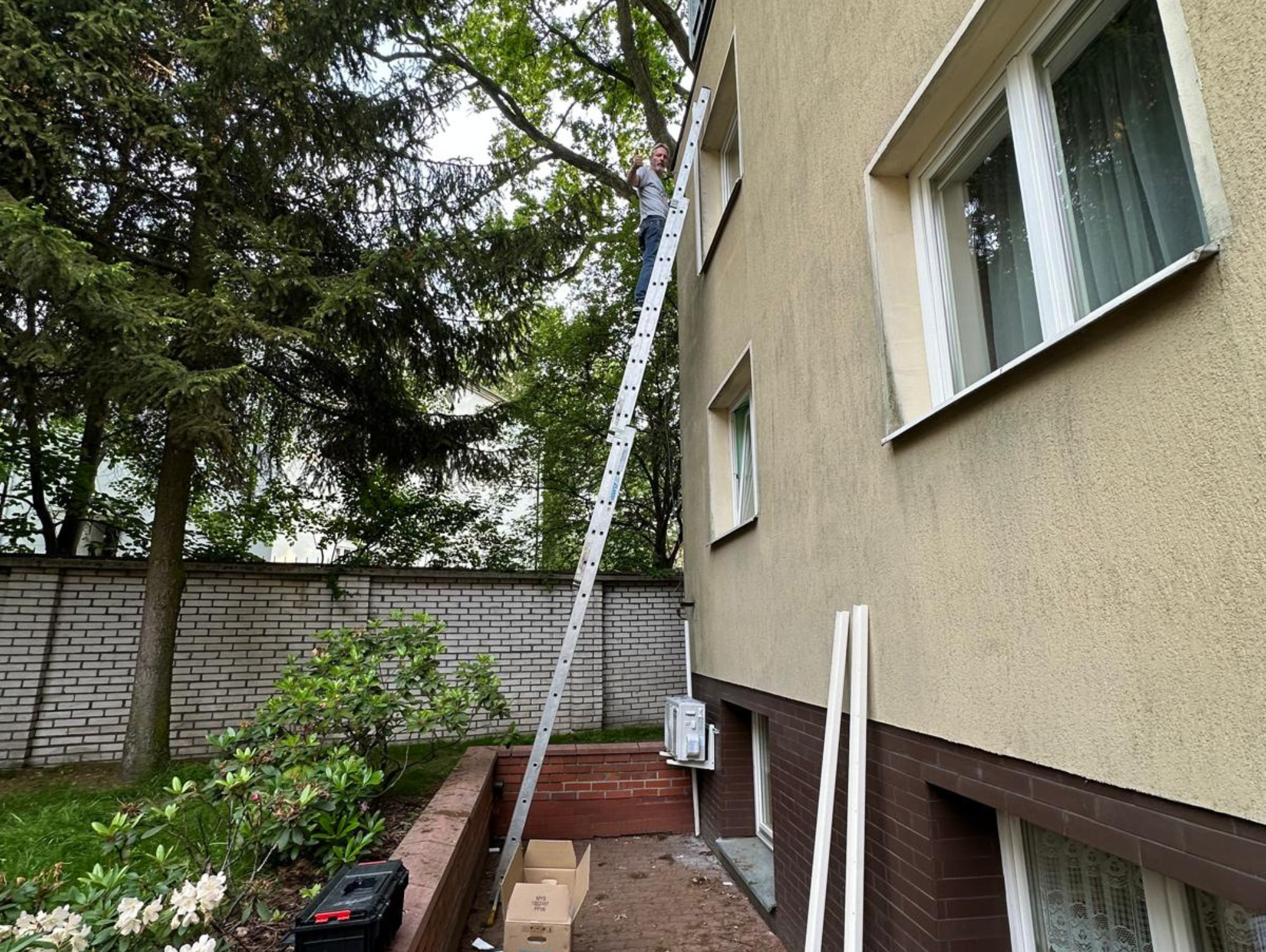

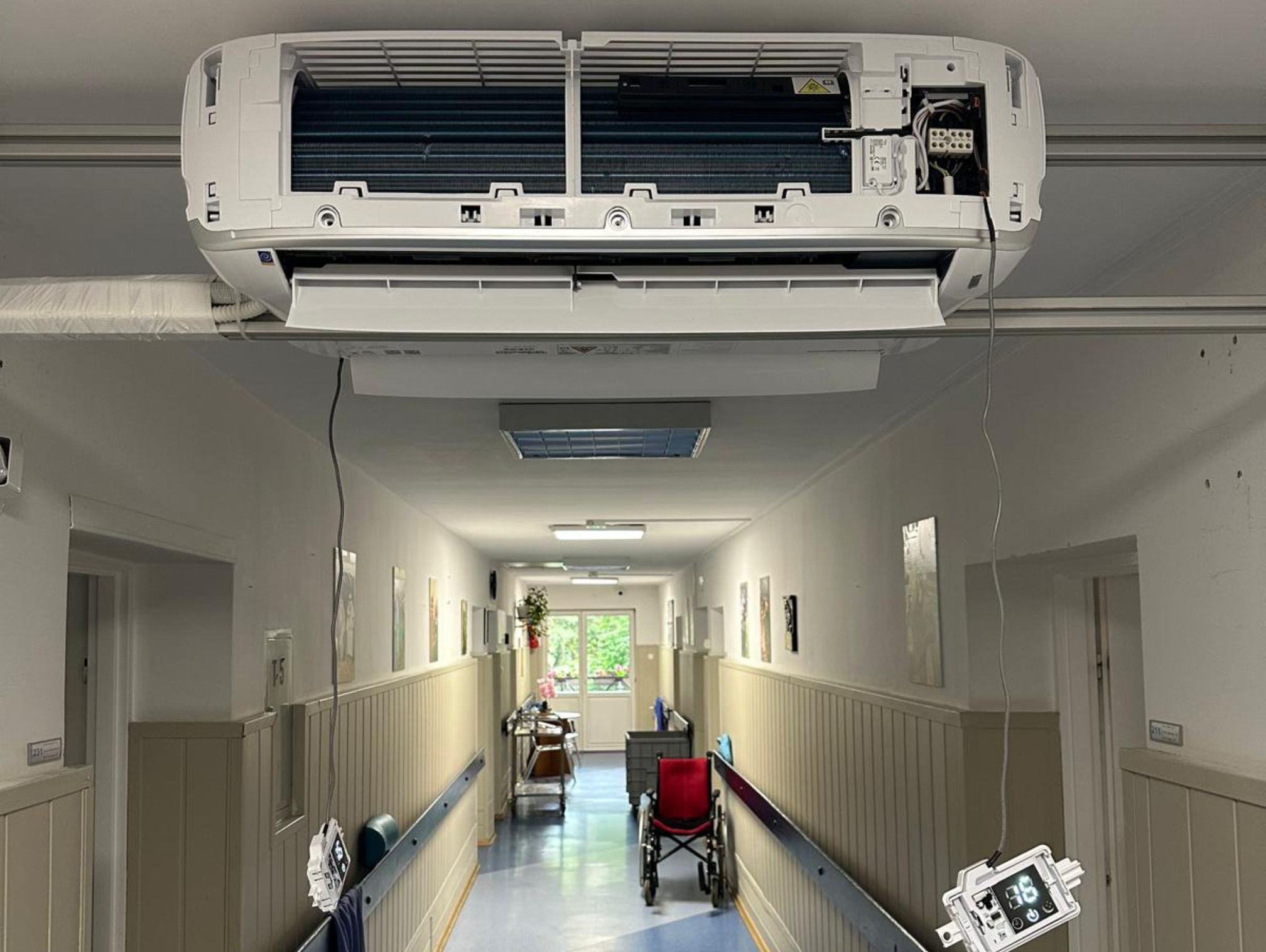

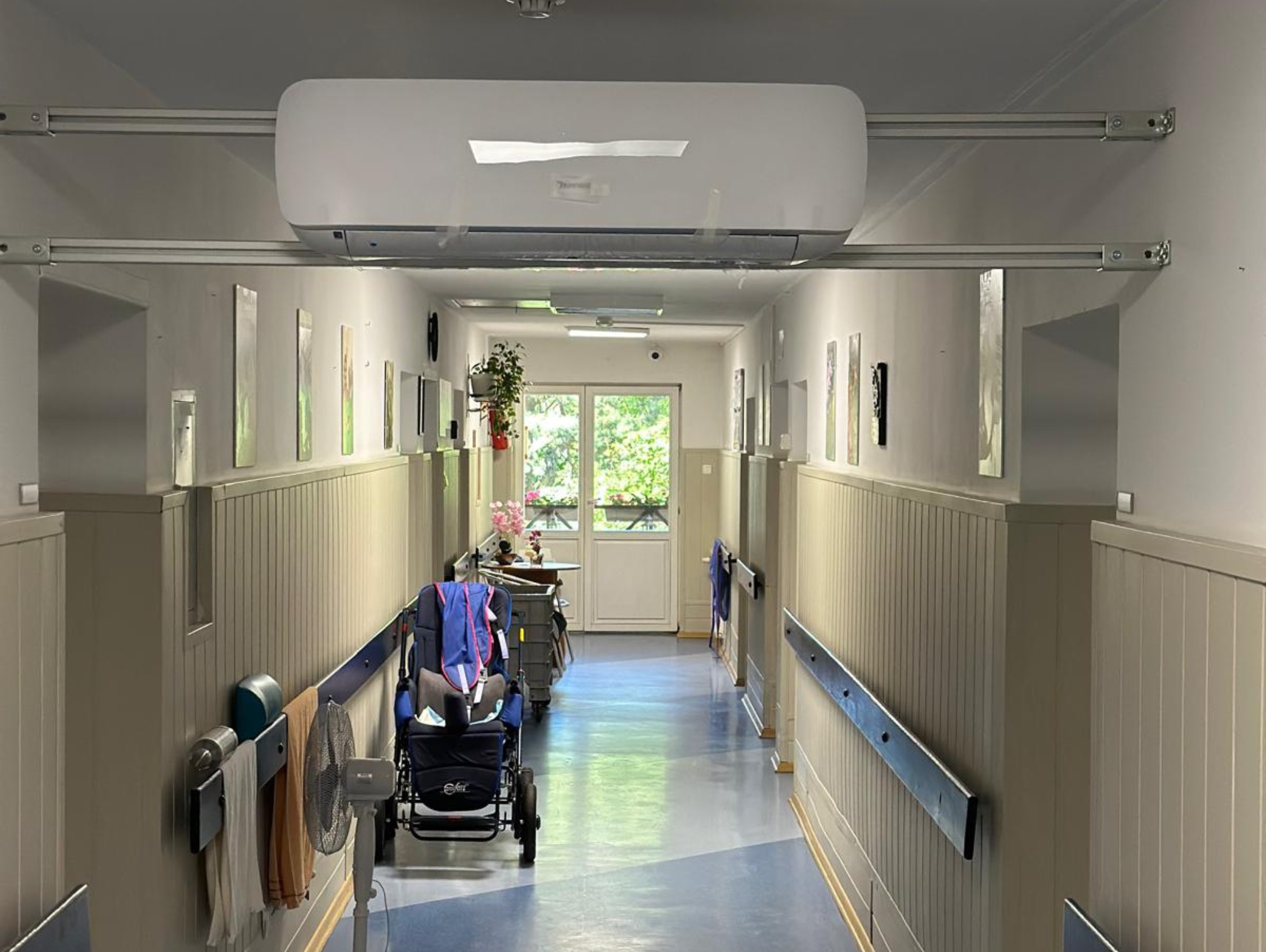

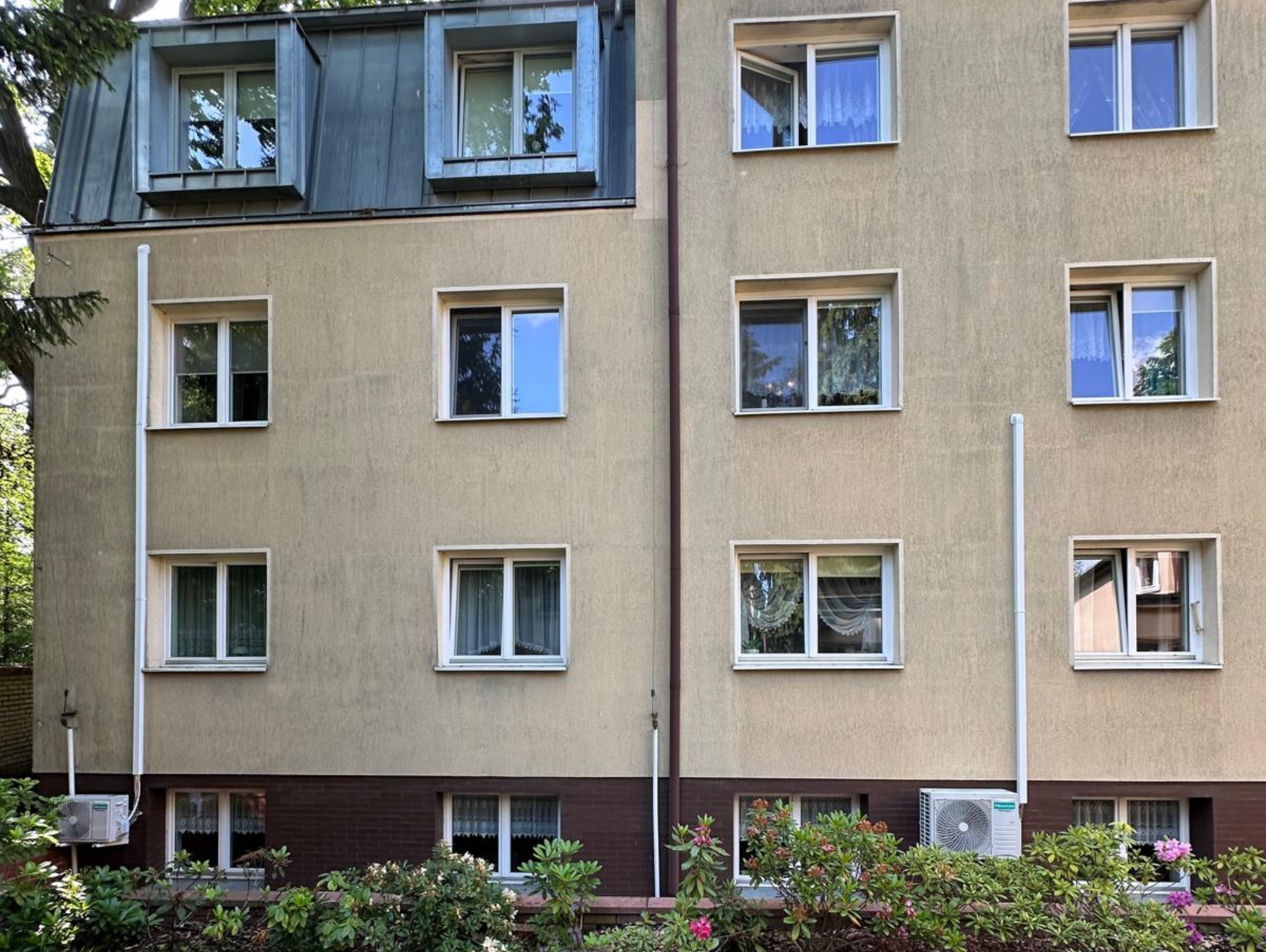

Podjęliśmy się zadania w sposób najbardziej budżetowy, wydajny, zgodny z przepisami P-Poż i estetyczny, obniżenia temperatury w korytarzach budynku DPS. Zastosowanie jednej jednostki, która by dopchnęła zimne powietrze na koniec 30m korytarza nie pozwoliłoby na skuteczne obniżenie temperatury. Przyjęliśmy rozwiązanie, że umieszczenie dwóch jednostek tyłem do siebie w połowie korytarza, rozwiążę problem. Taki montaż wymagał dodatkowego stelażu – wybraliśmy firmę produkującą listwy aluminiowe oraz wszystkie niezbędna akcesoria do ich połączeń i przystąpiliśmy do prac. Po wielu otworach w ścianach (instalacja prowadzona przez korytarz, łazienkę, pokój mieszkalny), czasem przecięty przewód (miało go tam nie być… ale to się zdarza), ułożeniu korytek przyszedł czas na pracę na zewnątrz. Tu tradycyjnie ponownie korytka instalacyjne, kotwa chemiczna pod wieszak na ścianie, posadowienie jednostki na wieszaku. Ułożyliśmy wszystkie potrzebne przewody oraz ciągi freonowe. Przydała się też dłuższa drabina, nie zawsze można było sięgnąć z ziemi 😉. Później to już tylko podłączenie, próba szczelności, próżnia uzupełnienie czynnika chłodniczego R 32 i start! Multi splity ruszyły poprawnie, z przyjemnością obserwowaliśmy jak temp w długim korytarzu osiągnęła 22 stopnie. Klimatyzatory oraz ich rozmieszczenie sprawdzają się idealnie. Przy okazji montowaliśmy splity w dodatkowych dwóch pomieszczeniach.
Dodatkowo zostaliśmy poproszeniu o przegląd oraz konserwację istniejących wcześniej jednostek – co wykonaliśmy z rzetelnością.
Przez cały okres wykonywania prac, mogliśmy także poznać jak wyglada życie mieszkańców , praca pracowników począwszy od kuchni, pań dbających o porządek, pan pielęgniarek, terapeutów, pracowników socjalnych wiemy ,że to bardzo duże poświęcenie ,ciężka praca, nie wyczerpane pokłady cierpliwości, emocjonalne zaangażowanie – bez pasji nie można wykonywać takiej pracy.
Dziękujemy za zaufanie i możliwość pracy u Was czasem z Wami !

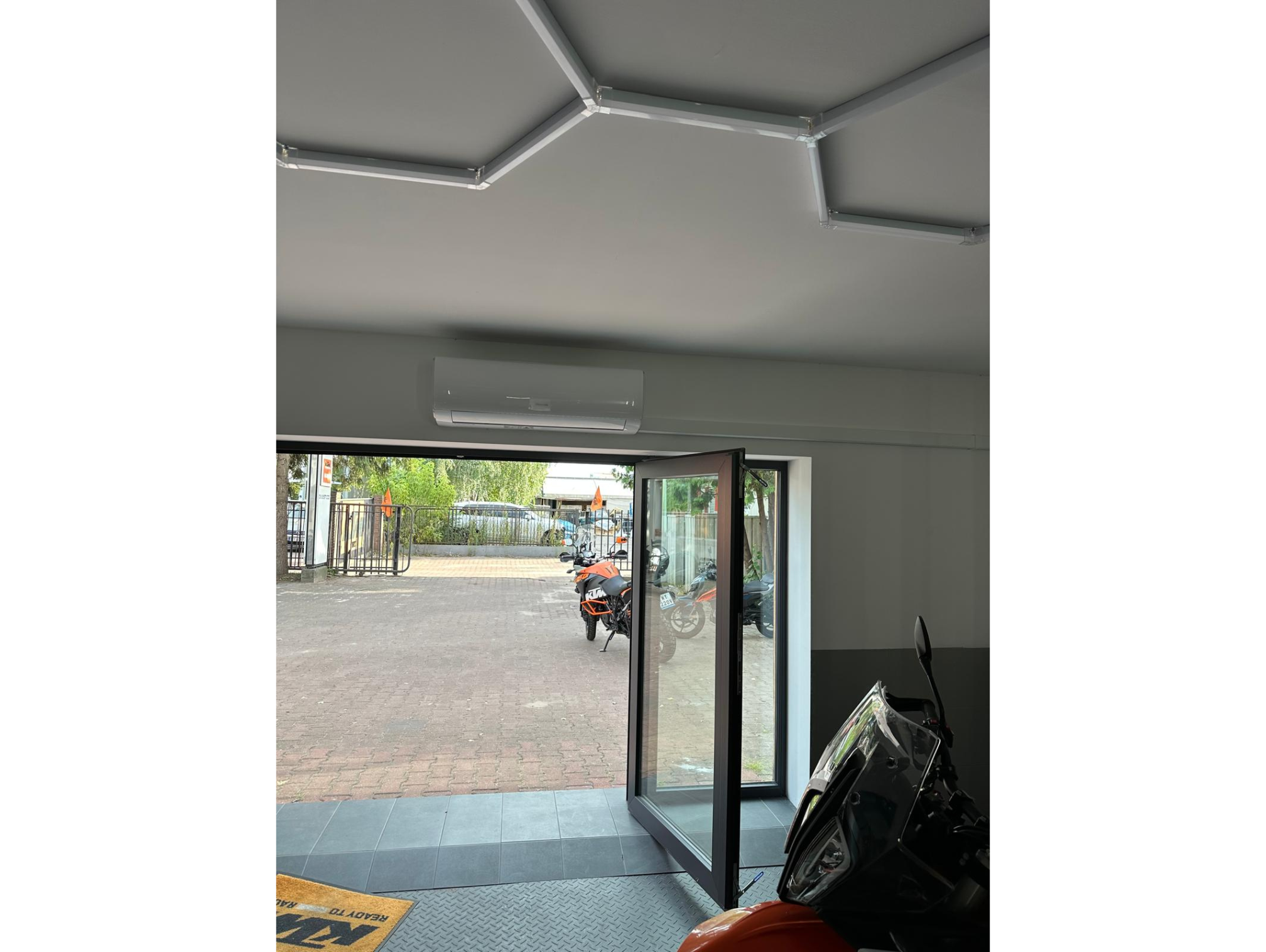

Salon KTM Warszawa
Początek niewinny, przyjechałem motocyklem z drobną usterką do salonu KTM od słowa do słowa – wyczyściłem klimatyzator pracujący w serwisie ,po czym poproszono mnie o ofertę klimatyzacji dla salonu. Wspólnie ustaliliśmy miejsce montażu dwie jednostki po 7kW , jedna dla części salon motocykle , druga salon odzież motocyklowa. Montaż jednostek zewnętrznych na wieszaku oraz na dachu. Poprowadzenie rur miedzianych w jak najbardziej estetyczny sposób (ukryte w zabudowie rynny) od frontu budynku. Jednostki 7 kW wymagają m.in. rury o średnicy 5/8 cala (15,8 mm) ,której formowanie/układanie wymaga już wyjątkowej staranności – łatwo jest rurę załamać – co miało miejsce w tym przypadku. W takim przypadku ,można zastąpić rurę nową bądz przygotować miejsce załamania tak aby można było zlutować rury w sposób trwały. Lutowaliśmy. Próba szczelności wyszła ok , bez spadku ciśnienia , próżnia ok – uruchomiliśmy jednostki i … chłód zaczął wypełniać pomieszczenia, przyjemny chłód :-).
ŚDS Podkowa Leśna
To stary budynek ,w którym na pierwszym piętrze mieści się Środowiskowy Dom Samopomocy. Do schłodzenia latem oraz dogrzania w chłodne miesiące – trzy właściwie bliźniacze pod względem. prac pomieszczenia. W każdym jednostka 3,5kW Split. Praca w komfortowych warunkach ,pomieszczenia w całości oddane do prac, przewiert w 50 cm ścianie ku zaskoczeniu zajął tylko 10 min . Jednostki powieszone, poddane testom i uruchomione. Rury do skroplin pozostawione w celu ich zbierania do pojemnika. Wyjątkowa atmosfera , kierownictwo jak i cały Zespół to bardzo empatyczne osoby.
Dom w Wilanowie

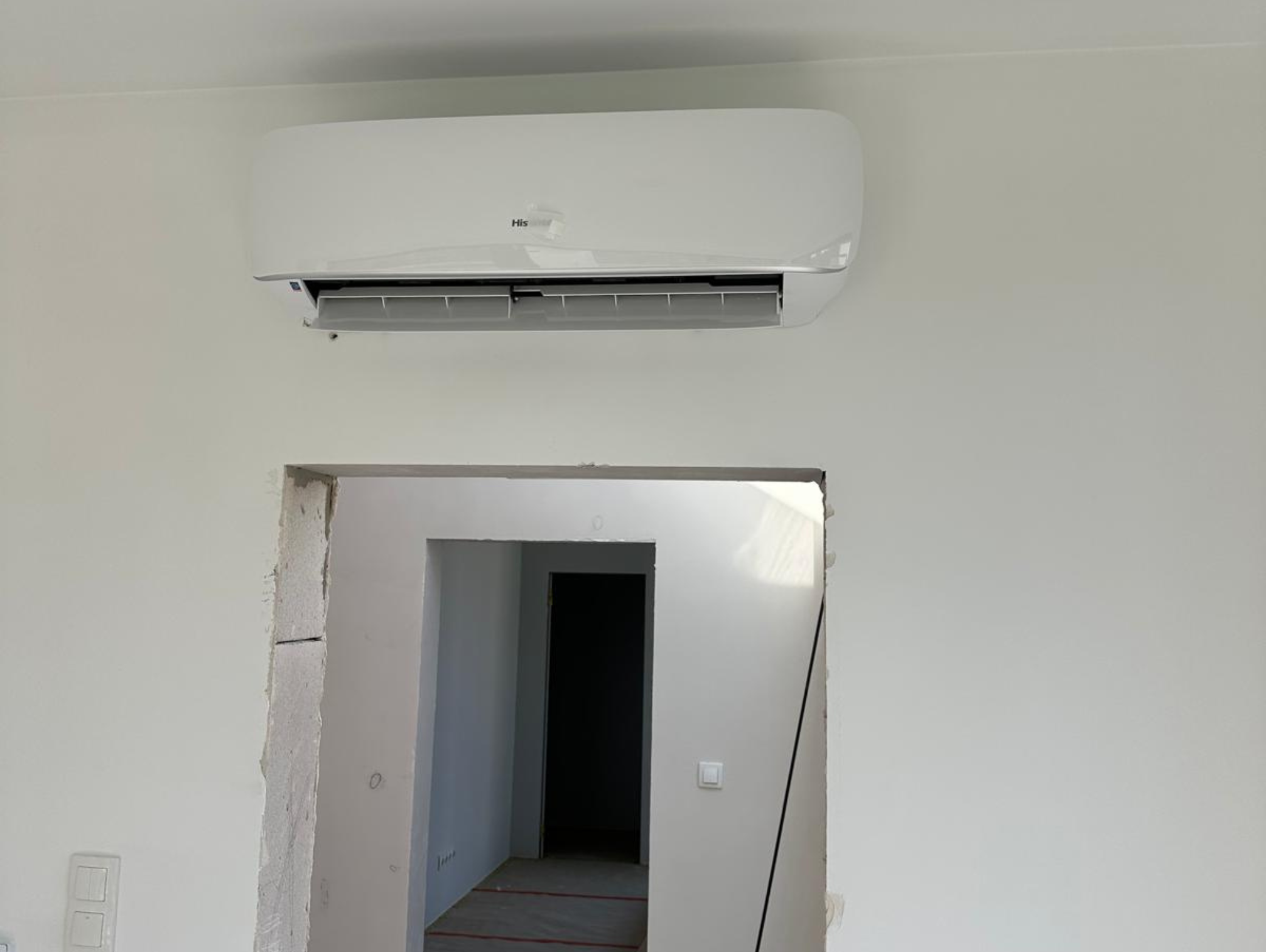

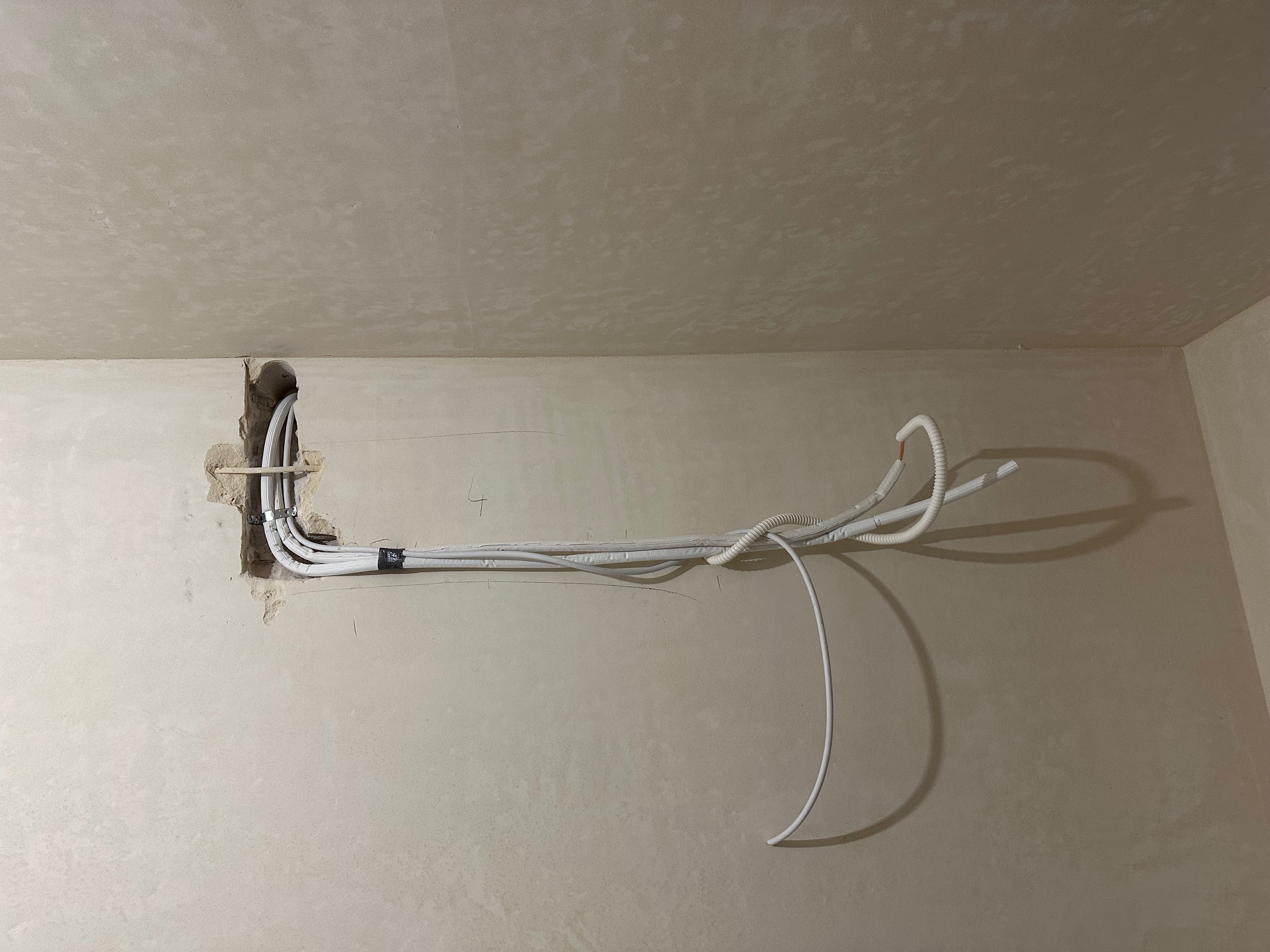

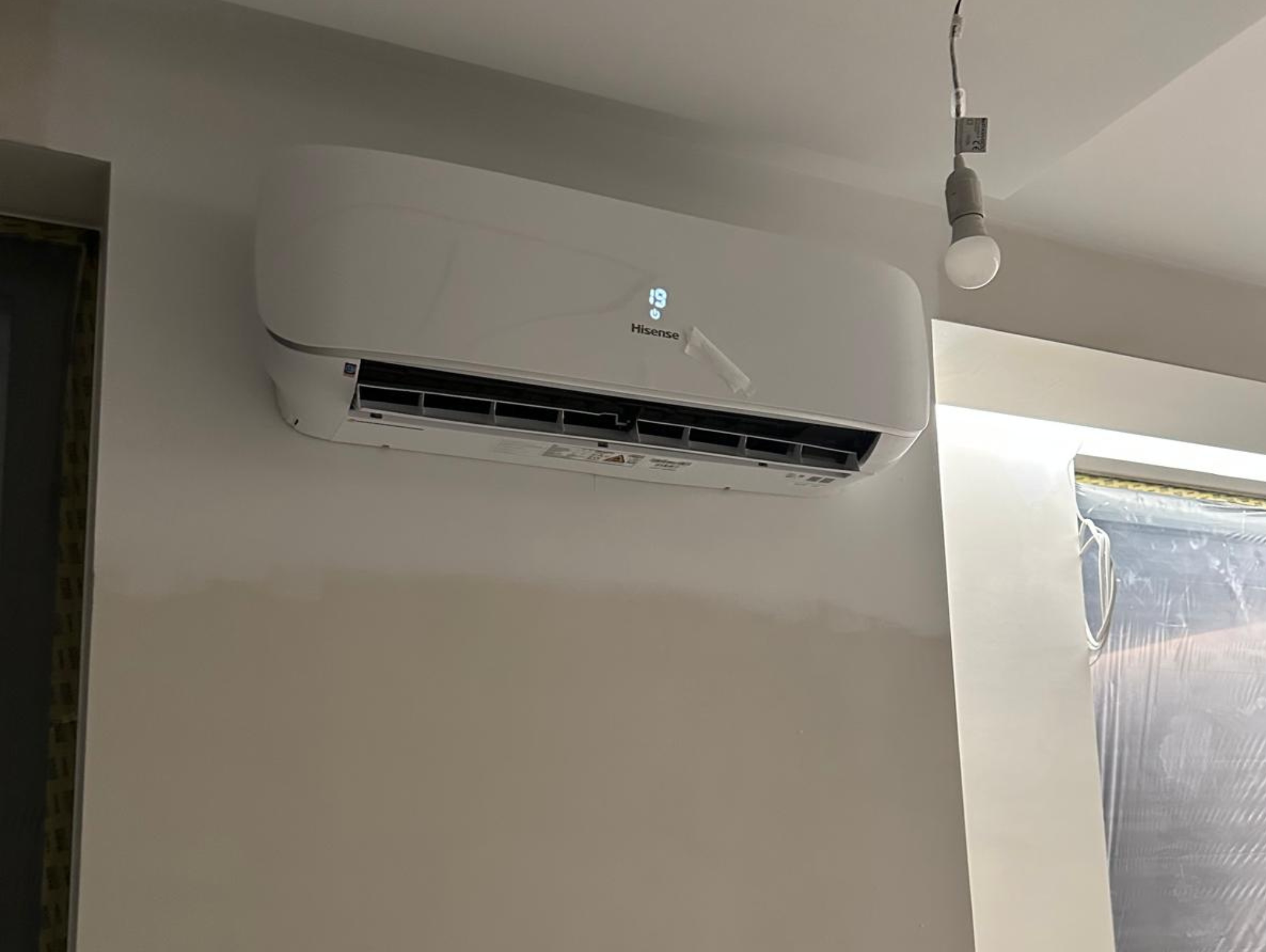

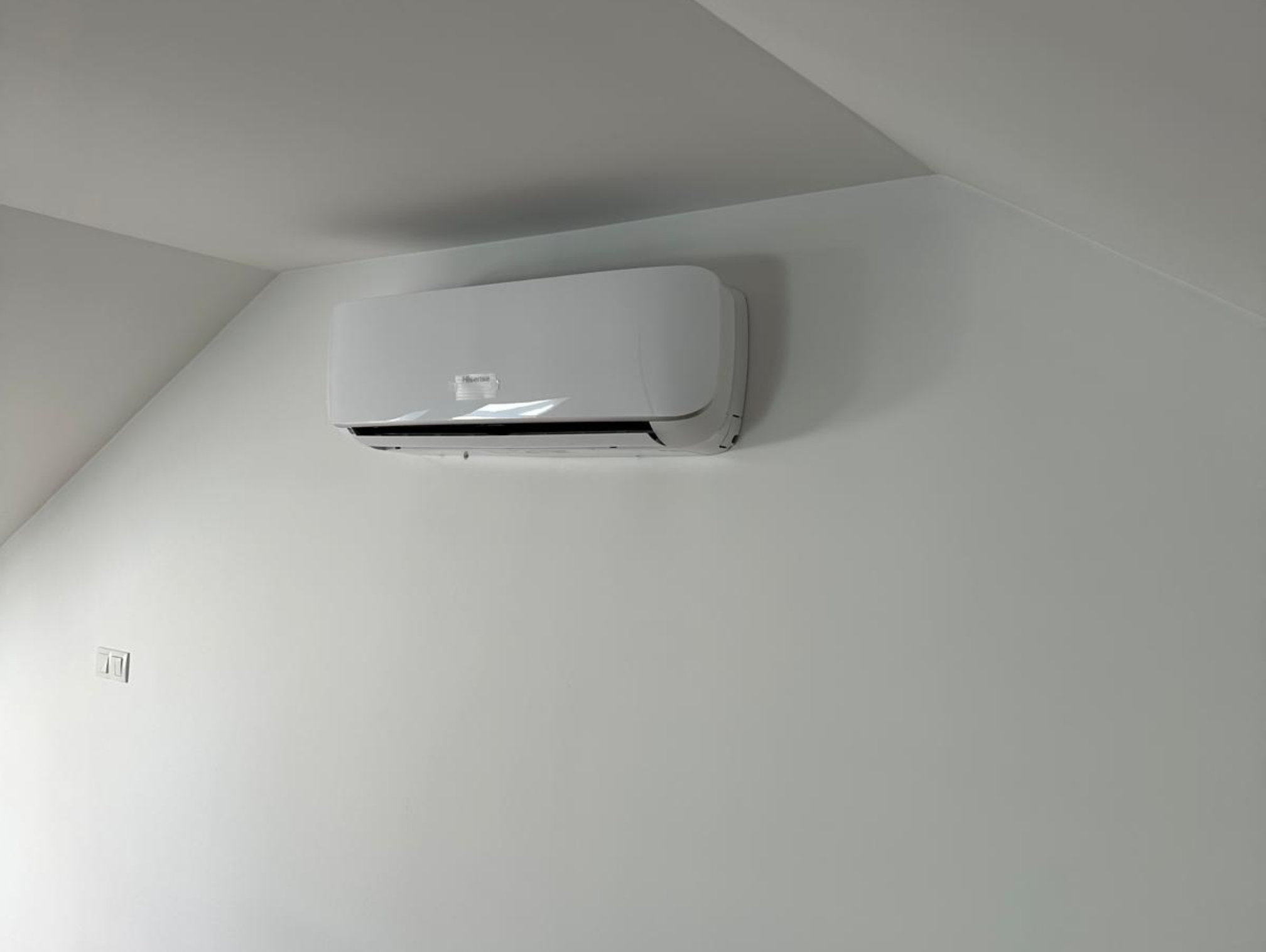

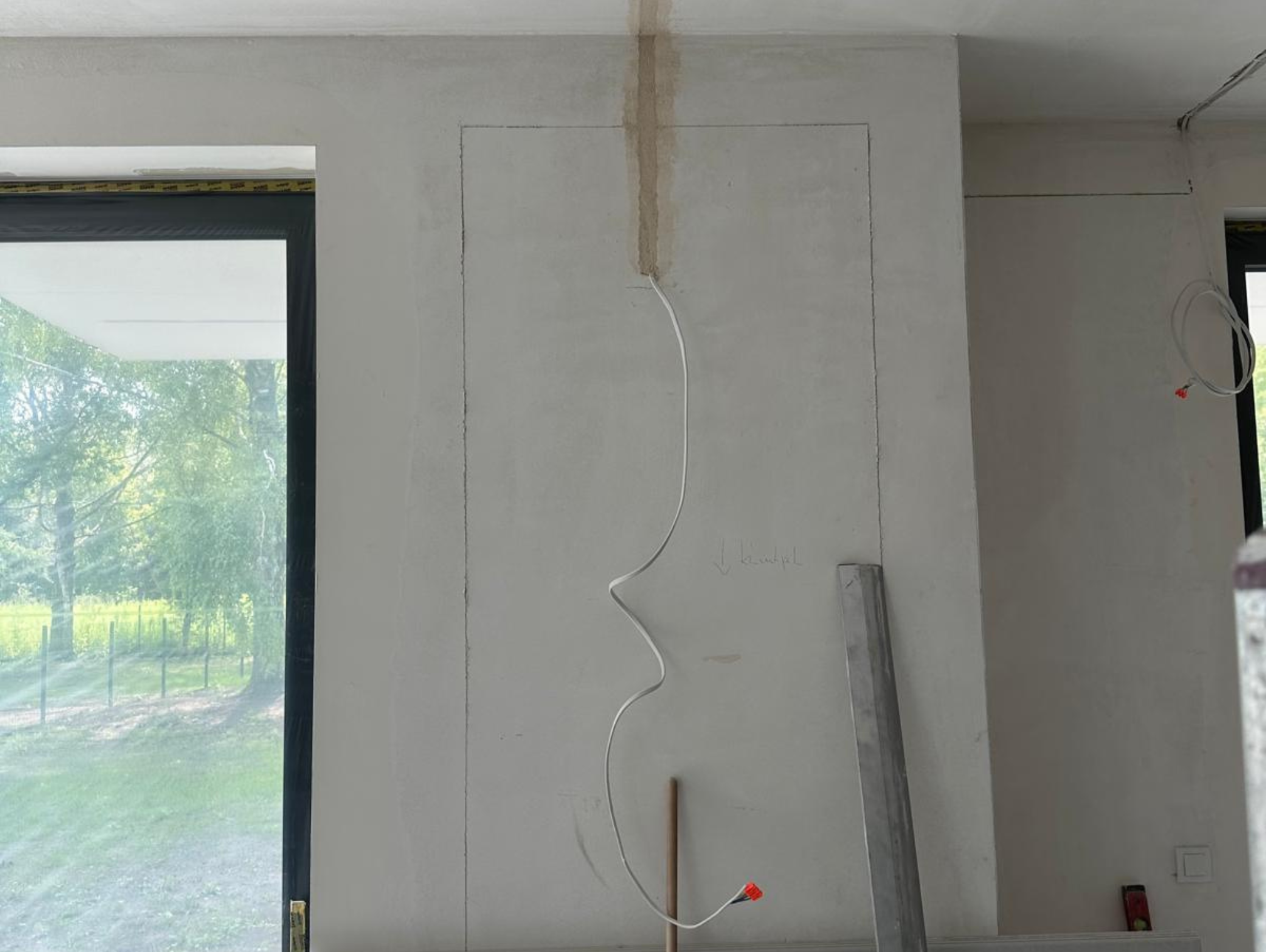

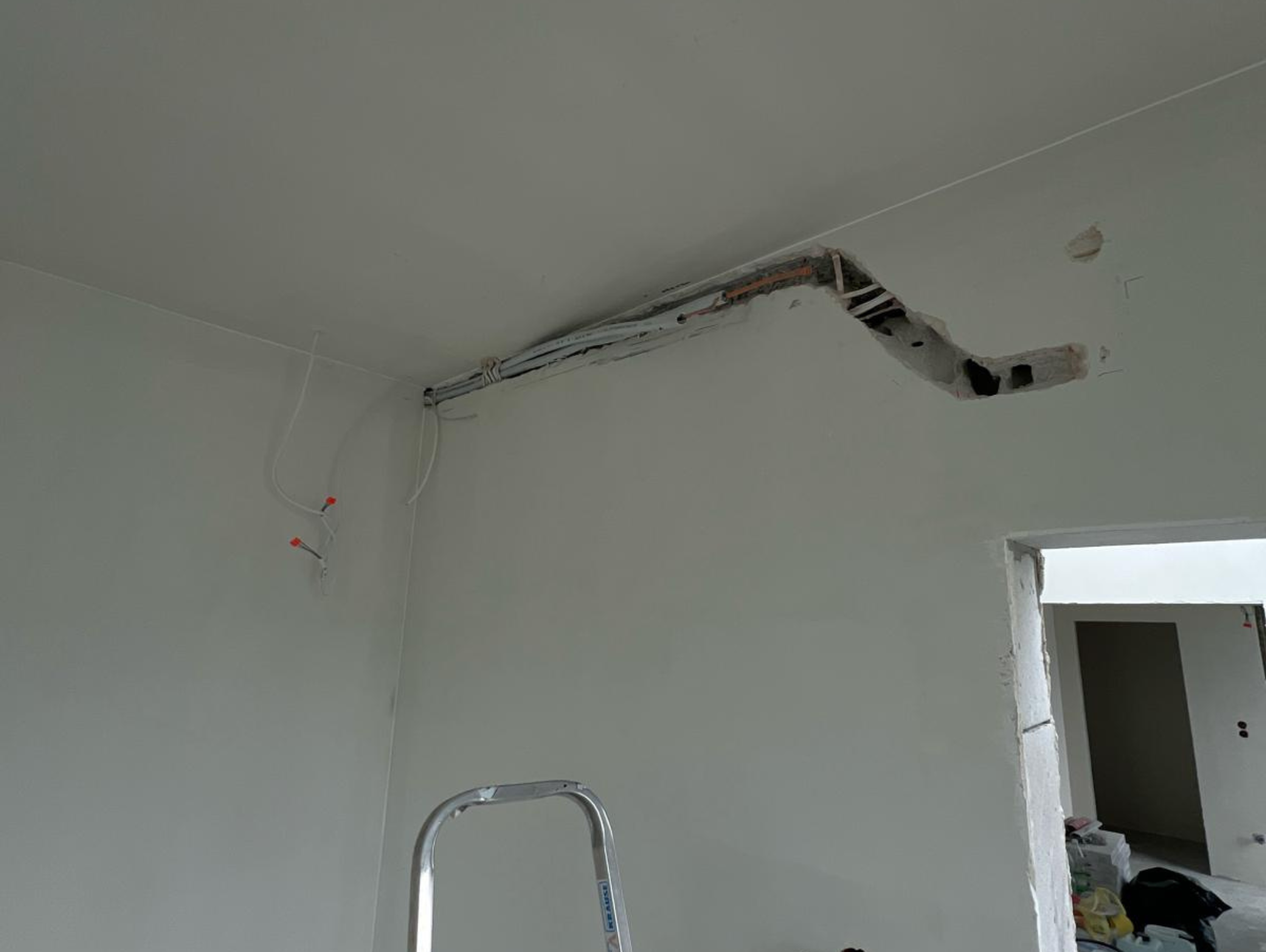

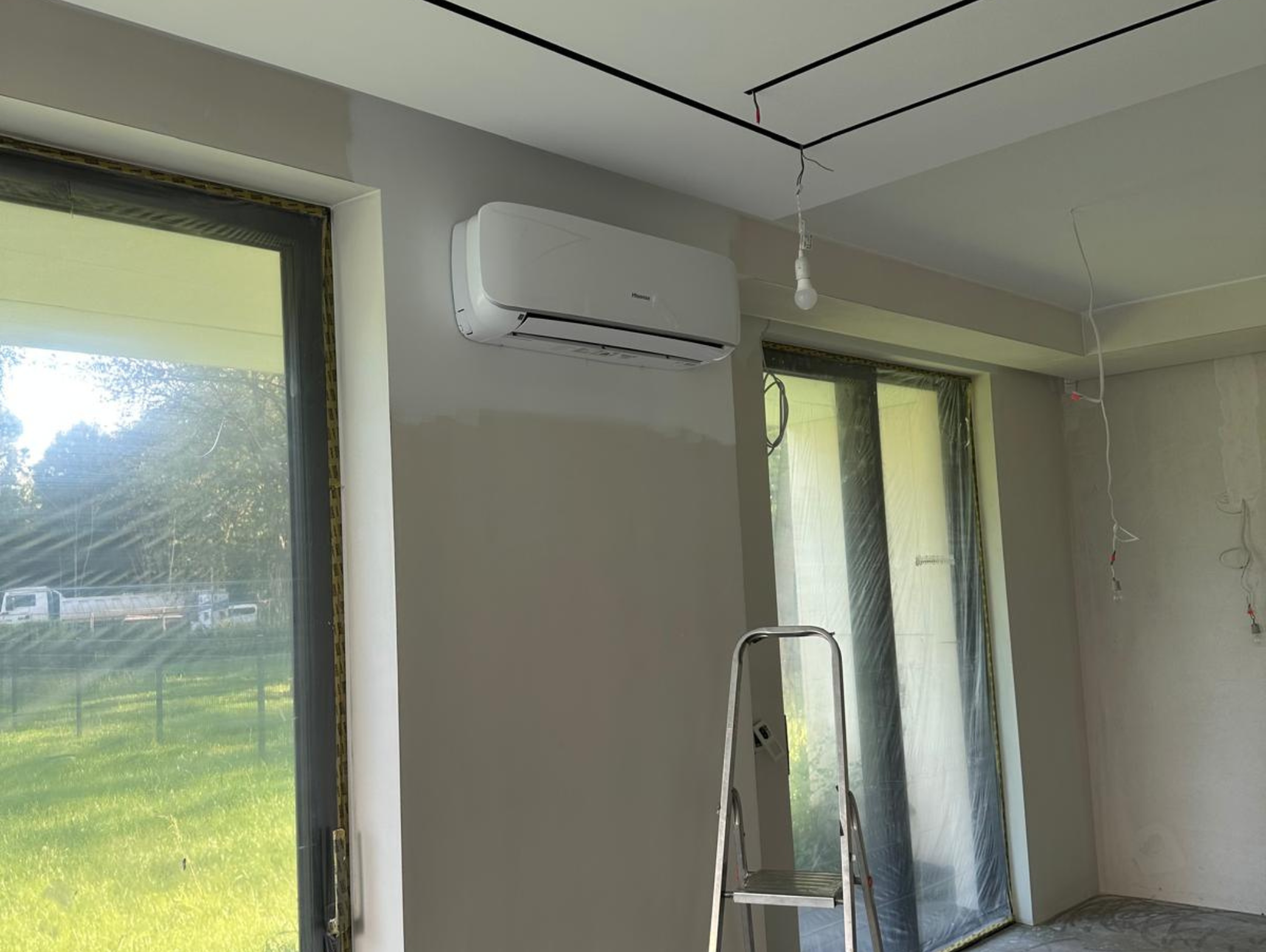

W tej ładnej, zielonej, cichej wręcz eksluzywnej części Wilanowa ,znajduje się dom o prostej bryle z dużymi przeszkleniami oraz ciekawym układem pomieszczeń. Dom posiadał już rozprowadzone ciągi freonowe w ścianach. Przyszli domownicy poprosili o zamontowanie klimatyzacji w trzech pomieszczeniach : salon , sypialnia oraz poddasze. W przypadku salonu, przedłużyliśmy instalacje i ukryliśmy ją w zabudowie sufitu. Sypialnia to już mocne kucie w ścianie, a w wielu momentach wręcz delikatne obkuwanie aby nie przeciąć przewodów elektrycznych, których było wyjątkowo dużo, następnie poprowadzenie ciągów , połączenie z oryginalnym układem . No i poddasze.

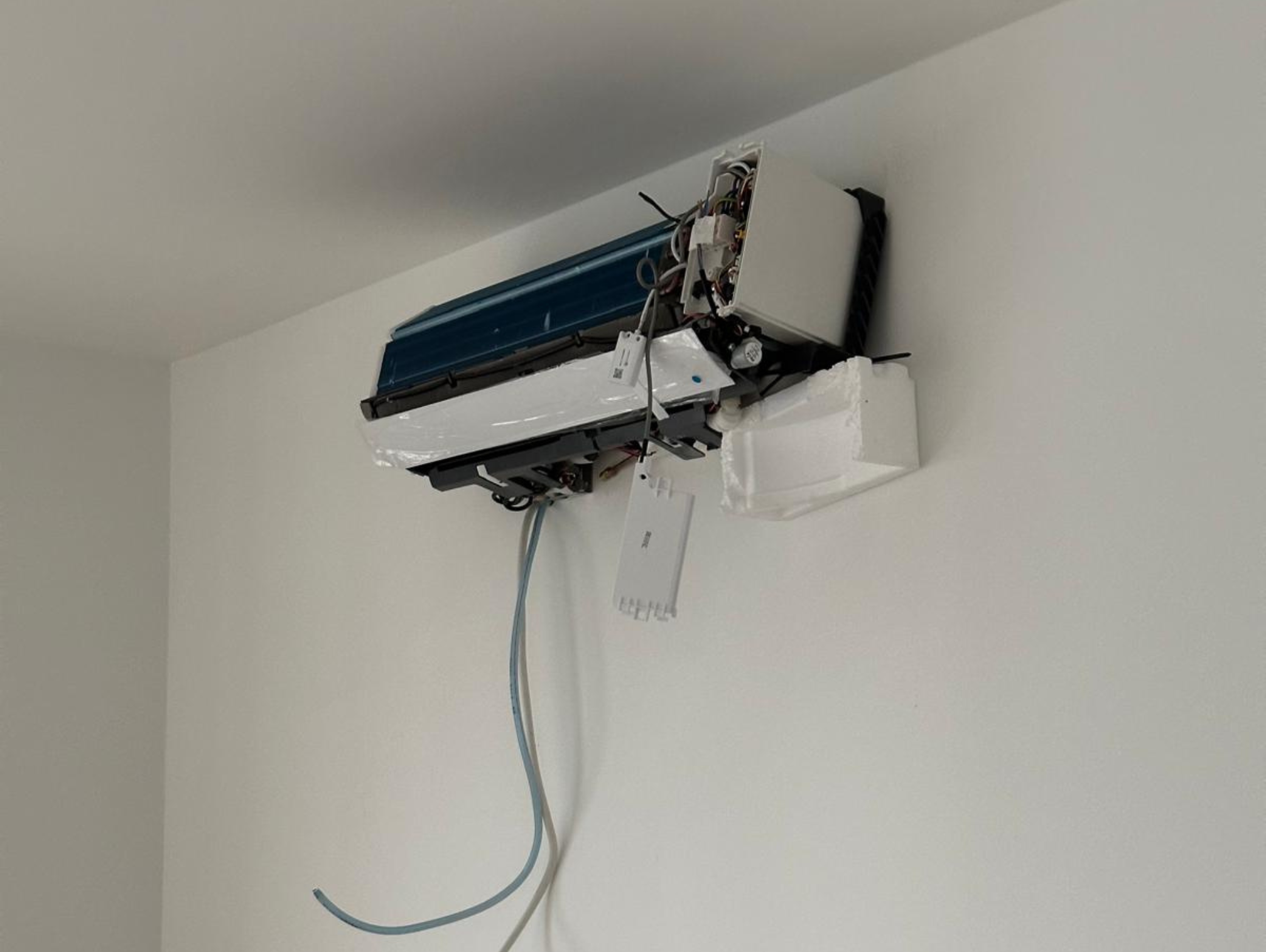

Ponieważ wieszanie jednostek wewnętrznych nie miało sensu (trwały prace budowlane), skoncentrowaliśmy się na podłączeniu układu z jednostkami zewnętrznymi oraz pierwszemu sprawdzeniu układu pod względem szczelności. Niecały miesiąc pózniej wróciliśmy , podłączyć jednostki wewnętrzne, elektrykę , próba szczelności , próżnia, uzupełnienie czynnika chłodniczego, włożenie baterii do pilotów i start ! Wszystkie jednostki są wyposażone w pompki skroplin.
Mieszkanie – Warszawa

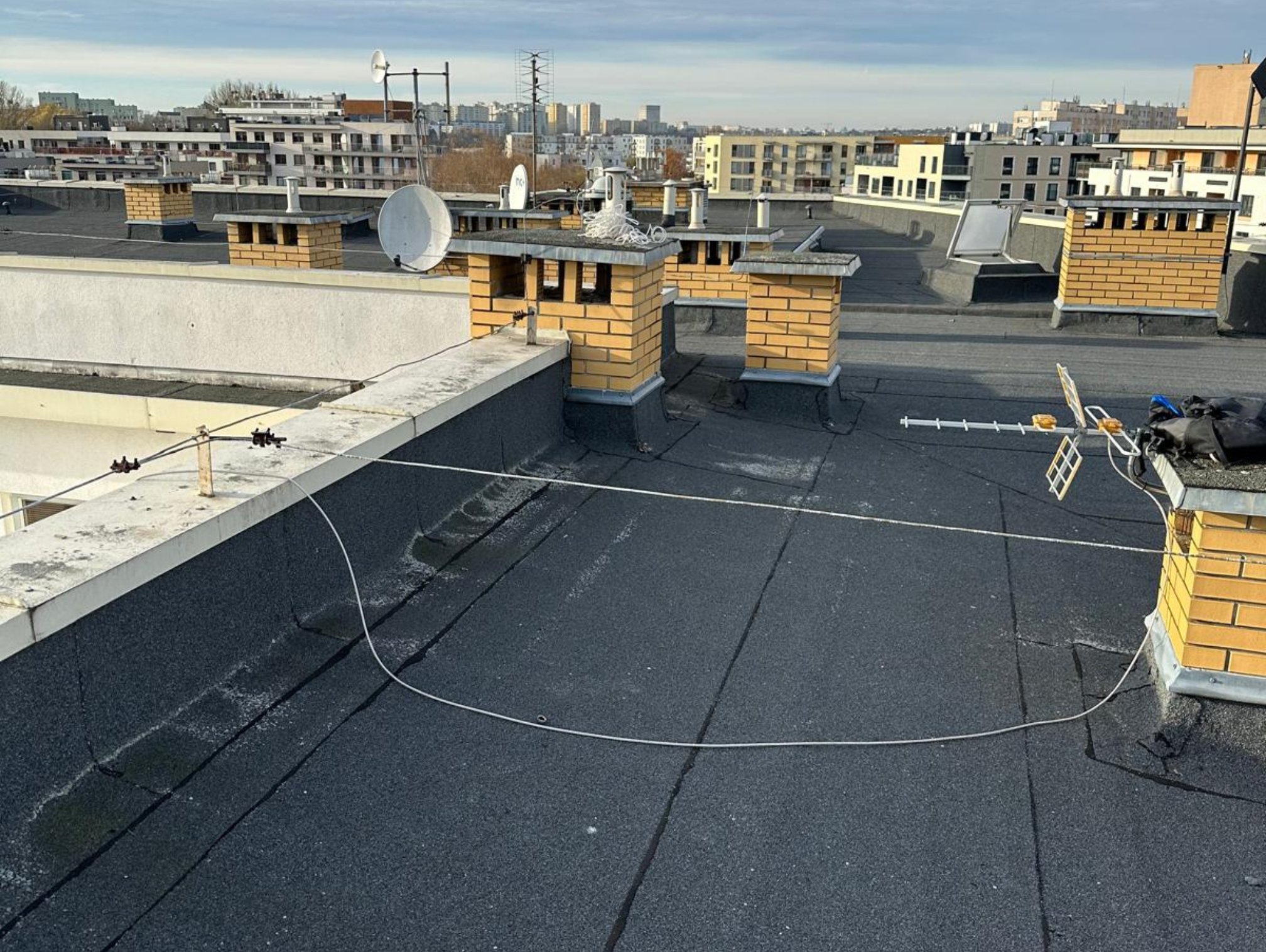

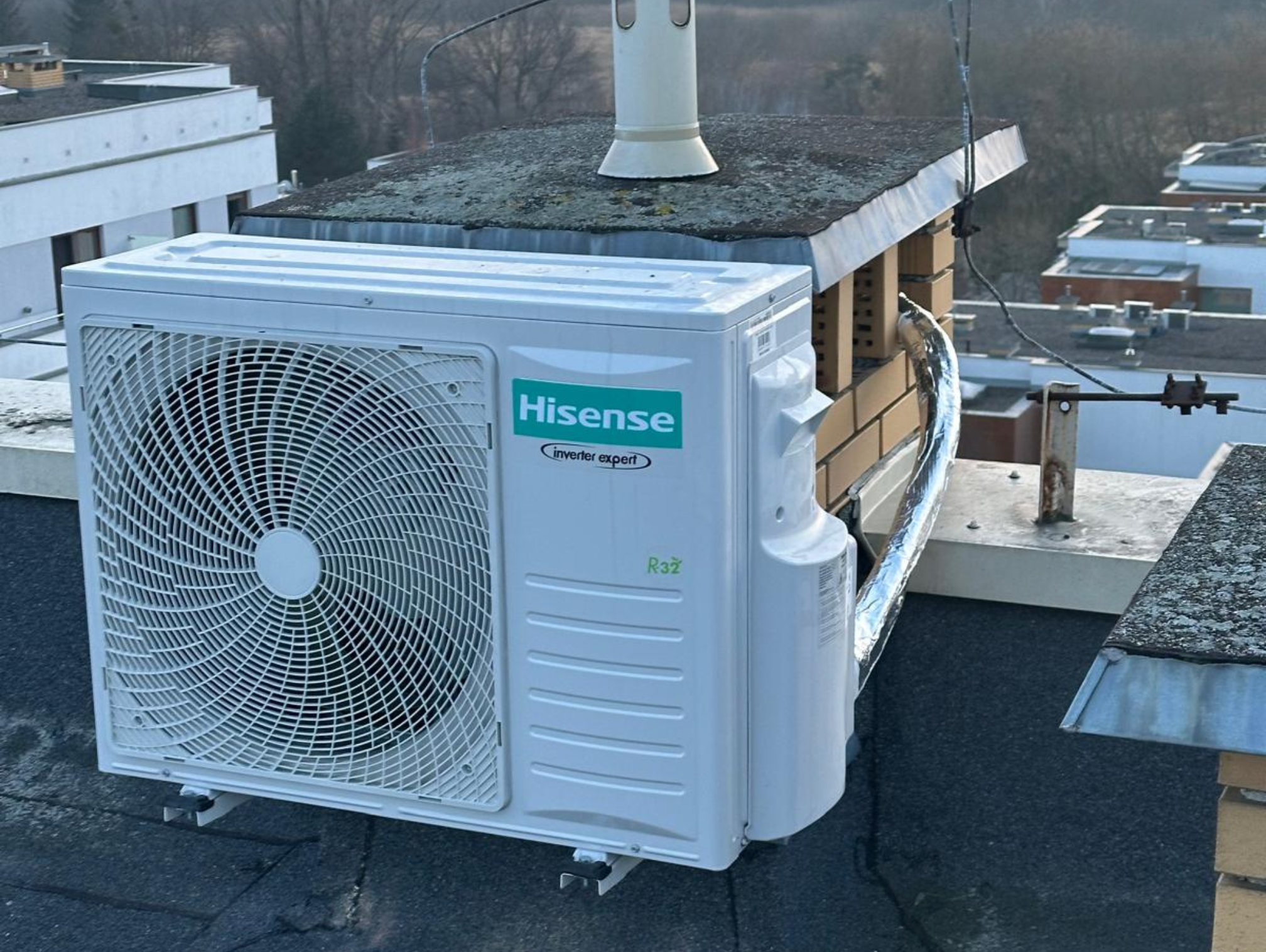

Niewielkie mieszkanie , ponad 40 m2 ,dwa pomieszczenia i łazienka. Właściciel zdecydował się aby oba pomieszczenia były chłodzone/grzane. Mieszkanie usytuowane na 3 piętrze w pięciopiętrowym bloku , bez balkonu – Zarządca bloku wyraził zgodę na montaż jednostki zewnętrznej tylko na dachu co spowodowało ,że długość ciągów freonowych ma w sumie prawie 50 mb – a to znów wymagało mocniejszej jednostki zewnętrznej. Wyzwania : „wniesienie” po drabinie jednostki przez niewielki wyłaz dachowy (po usunięciu opakowania jednostka zmieściła się na milimetry)oraz odnalezienie poprawnego szachtu (w tym kominie znajduje się ich sześć)- pomogła butelka zawieszona na sznurku 😉Reszta to już typowa praca – przygotowanie miejsca -kucie ścian pod instalację ,wyprowadzenie skroplin do łazienki (skropliny są odprowadzane mechanicznie poprzez pompkę) , wyprowadzenie zasilania , zamknięcie ścian, powieszenie jednostek wewnętrznych. Posadowienie jednostki zewnętrznej na wieszaku mocowanym do komina. Teraz następuje połączenie całego układu,test szczelności , próznia w układzie ,dopuszczenie czynnika R32 zgodnie z zaleceniami producenta, włożenie baterii do pilota i … jedna jednostka nie włącza się , hmm. Miernik do ręki sprawdzenie obwodów elektrycznych i szybko okazuję się ,że rozłączeniu uległa złączka pompki skroplin -nieuwaga przy instalowaniu pompki w obudowie jednostki. Po ponownym podłączeniu wszystko już ok. Jednostki pracują poprawnie .
